Parafoudre

Les produits de la série WJ-RPX-40/3N+NPE conviennent aux systèmes d'alimentation électrique tels que les stations de base de communication mobile, les bureaux/stations de communication par micro-ondes, les salles de télécommunications, les usines industrielles et les mines, l'aviation civile, la finance, les valeurs mobilières, etc., tels que diverses stations de distribution d'énergie et salles de distribution d'énergie.

Envoyer l’e-mail Demander Maintenant

Phone:

006588662519

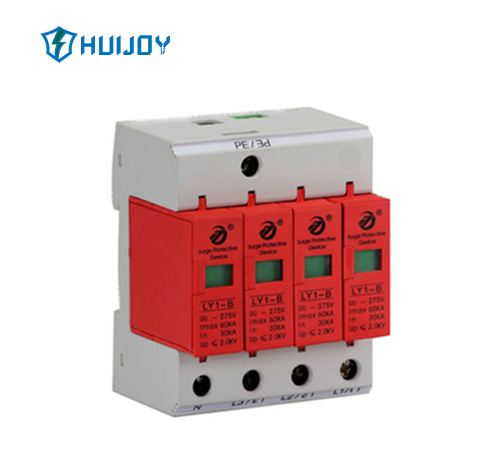

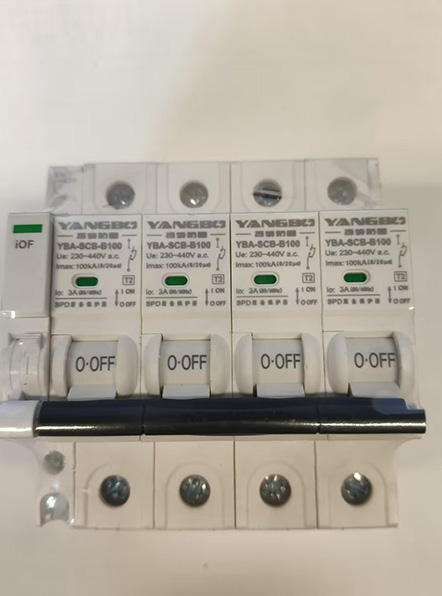

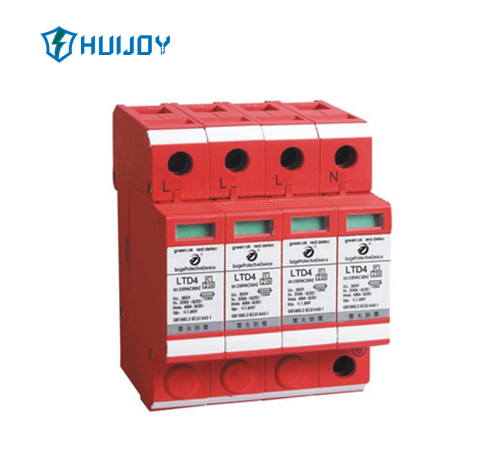

Présentation du produit

1. Les produits de la série WJ-RPX-40/3N+NPE conviennent aux systèmes d'alimentation tels que les stations de base de communication mobile, les bureaux/stations de communication micro-ondes, les salles de télécommunications, les usines et mines industrielles, l'aviation civile, la finance, les valeurs mobilières, etc., ainsi que divers postes et salles de distribution d'énergie, armoires de distribution d'énergie, tableaux de distribution CA et CC, coffrets de commutation et autres équipements importants exposés à la foudre.
2. Le RPX-40/3N+NPE est un parafoudre triphasé parallèle (SPD). Il est esthétique, facile à installer et à câbler, facile d'entretien et offre une stabilité durable dans les environnements difficiles. Le parafoudre peut prévenir efficacement les surtensions induites, les surintensités et autres surtensions instantanées causées par des facteurs tels que la foudre ou le bruit industriel, qui peuvent causer des dommages permanents ou une interruption instantanée des systèmes ou des équipements.
3. Ce produit RPX-40/3N+NPE est adapté aux zones de protection contre la foudre : protection contre les surtensions des lignes électriques (380 V) à la jonction des zones LPZ0 et LPZ1 (classe B).
4. Il dispose de fonctions telles que des instructions de fonctionnement et des indicateurs de dégradation des modules : vert (normal), rouge (défaillance).
5. Conception modulaire, excellente étanchéité, installation et câblage faciles.
6. Disjoncteur à température contrôlée et circuit de protection contre les surintensités intégré pour éviter tout risque d'incendie.
7. Avec un débit important, un faible courant de fuite et un temps de réponse rapide, il est particulièrement adapté aux environnements de foudre difficiles.

Caractéristiques

SPD :

Le parafoudre est utilisé pour la protection contre la foudre de premier niveau 380 V dans le réseau de distribution électrique principal. Il est installé en parallèle à l'arrivée du courant de l'armoire ou du coffret de distribution principal du bâtiment. Il est équipé de rails de guidage électrique de 35 mm et peut utiliser la méthode de connexion Kevin. L'alimentation électrique doit être coupée avant l'installation et toute utilisation sous tension est strictement interdite.
Installation :

Lors de l'installation, veuillez effectuer les raccordements conformément au schéma d'installation. L1, L2 et L3 sont les fils sous tension, N le fil neutre et PE le fil de terre. Veillez à les connecter correctement. Une fois l'installation terminée, activez le disjoncteur automatique et vérifiez son bon fonctionnement.
Utilisation :

Lors de l'utilisation du module de protection contre la foudre, l'état de la fenêtre d'affichage des défauts doit être régulièrement détecté et vérifié. Lorsque la fenêtre d'affichage des défauts devient rouge ou que le terminal de signalisation à distance émet un signal d'alarme, cela signifie que le module de protection contre la foudre est défectueux et doit être réparé ou remplacé à temps.
Fonctionnement :

Convient à une utilisation en intérieur. En cas d'installation en extérieur, un boîtier étanche doit être installé.
Connecté :

Tous les câbles doivent être connectés électriquement de manière solide et fiable. Câble de connexion du parafoudre : BVR ≥ 10 mm², câble de terre : BVR ≥ 16 mm². La longueur du câble doit être inférieure à 1 m, et plus il est court, mieux c'est.
Spécifications :

La mise à la terre de la protection contre la foudre doit être conforme aux spécifications de protection contre la foudre. Le fil de terre doit être aussi épais et court que possible et sa résistance doit être inférieure à 10 Ω.

Paramètres

Modèle	RPX-40/3N+NPE

Niveau de protection	B

Tension maximale de service continu	385 V
Décharge nominale Courant (8/20 μS) In	40 kA
Courant de décharge maximal(8/20 μS) Imax	80 kA

Niveau de protection en tension (In) Up	≤ 1,75 kV
Temps de réponse tA	≤25ns
Capacité de court-circuit	25 kA/50 Hz
Plage de températures Tu	-40 °C à +80 °C
Méthodes/spécifications d'installation et de câblage	Fil parallèle/multibrin 16 mm²
Support de montage	35 mm DIN

Type de borne d'alarme à distance	Contact de commutation

Spécifications de câblage de la borne de signalisation à distance	maximum1,5 mm²
Niveau de protection	IP20

Parafoudre d'alimentation électrique

Parafoudre de ligne électrique
L'énergie de la foudre étant très importante, il est nécessaire de la libérer progressivement vers la terre grâce à une méthode de décharge progressive. Dans la zone non protégée contre la foudre directe (ZPF0A) ou à la jonction de la zone de protection contre la foudre directe (ZPF0B) et de la première zone de protection (ZPF1), installez un parafoudre ou un parafoudre limiteur de tension ayant réussi le test de classification de classe I comme premier niveau de protection.
La protection de premier niveau évacue le courant de foudre direct ou l'énergie considérable transmise lorsque la ligne de transport d'électricité est frappée par la foudre directe.
Installez un parafoudre limiteur de tension à la jonction de chaque zone (y compris la zone ZPF1) après la première zone de protection, comme deuxième, troisième niveau ou niveau de protection supérieur.
Le parafoudre de deuxième niveau est un dispositif de protection contre la tension résiduelle du parafoudre de niveau avant et les coups de foudre induits dans la zone. Lorsqu'une grande quantité d'énergie de foudre est absorbée par le parafoudre de niveau avant, une partie reste importante pour l'équipement ou le parafoudre de troisième niveau.
L'énergie est transmise et doit être absorbée par le parafoudre de deuxième niveau. Parallèlement, la ligne de transmission traversant le parafoudre de premier niveau induit également un rayonnement électromagnétique dû à la foudre. Lorsque la ligne est suffisamment longue, l'énergie de la foudre induite devient suffisamment importante, nécessitant un parafoudre de deuxième niveau pour évacuer davantage l'énergie de foudre.
Le parafoudre de troisième niveau protège l'énergie résiduelle de la foudre qui traverse le parafoudre de deuxième niveau. Selon le niveau de tension de tenue de l'équipement protégé, si deux niveaux de protection contre la foudre peuvent limiter la tension à une valeur inférieure au niveau de tension de tenue de l'équipement, seuls deux niveaux de protection sont nécessaires ; Si le niveau de tension de tenue de l'équipement est faible, quatre niveaux, voire plus, de protection sont nécessaires.
Pour choisir un parafoudre, il est essentiel de comprendre certains paramètres et leur fonctionnement.
L'onde 10/350 μs simule un coup de foudre direct, et son énergie est importante. L'onde 8/20 μs est une forme d'onde qui simule l'induction et la conduction de la foudre.
Le courant de décharge nominal In correspond au courant de crête traversant le parafoudre et à l'onde de courant 8/20 μs.
Le courant de décharge maximal Imax, également appelé débit maximal, correspond au courant de décharge maximal que le parafoudre peut supporter simultanément avec une onde de courant 8/20 μs.
La tension de tenue continue maximale Uc (rms) correspond à la tension alternative ou continue efficace maximale pouvant être appliquée en continu au parafoudre.
La tension résiduelle Ur correspond à la valeur de la tension résiduelle sous le courant de décharge nominal In.
La tension de protection Up représente la caractéristique de tension entre les bornes de limite du parafoudre.
Sa valeur peut être sélectionnée dans la liste des valeurs préférées et doit être supérieure à la valeur maximale de la tension limite.
Le parafoudre à commutation de tension est principalement utilisé. décharge l'onde de courant 10/350 μs, et le SPD de type à limitation de tension décharge principalement l'onde de courant 8/20 μs.
