Corps de mise à la terre zéro ohm

Le corps de mise à la terre zéro ohm est utilisé pour réduire la résistance de terre et constitue un élément clé du système de mise à la terre. Il garantit l'efficacité du système grâce à un contact à faible résistance entre le corps de mise à la terre et la terre.

Modèle : JLT-DSJ
Marque : Jielitong
Caractéristiques : Bonne conductivité électrique, résistance à la corrosion, construction simple

Envoyer l’e-mail Demander Maintenant

Phone:

006588662519

Présentation du produit

Le « Corps de mise à la terre composite zéro ohm » est un nouveau produit de mise à la terre développé par Shanxi Jielitong Lightning Protection Technology Co., Ltd. pour résoudre les problèmes de construction difficile des routes urbaines renforcées, de corrosion facile des corps de mise à la terre, de conductivité instable et de pollution des sols.

Il permet de résoudre efficacement les problèmes, de simplifier et de rendre la mise à la terre pratique, et d'en prolonger la durée de vie. Il est particulièrement adapté aux routes urbaines renforcées difficiles à creuser, aux puits profonds, aux sols à haute résistance, aux environnements hautement corrosifs et aux zones côtières.

La méthode de recherche et développement du « Corps de mise à la terre composite zéro ohm » est scientifique et rigoureuse. Les principaux matériaux utilisés sont des extraits de pétrole, du carbone, du graphite haute pureté, du cuivre, etc., combinant les avantages et les inconvénients des produits traditionnels.

Après neuf années de recherche et de vérification, il a permis de supprimer le module de connexion de fuite des pièces métalliques traditionnelles, de réaliser une connexion de contact en matériau composite et une connexion métallique interne, et de résoudre le problème des écarts entre les produits métalliques et le module de réduction de résistance après corrosion, entraînant l'interruption et la défaillance de la grille de mise à la terre en graphite.

Avantages du produit : légèreté, faible résistivité, excellentes propriétés mécaniques, bonnes performances anticorrosion, respect de l'environnement et non polluant, longue durée de vie, large champ d'application et faible encombrement.

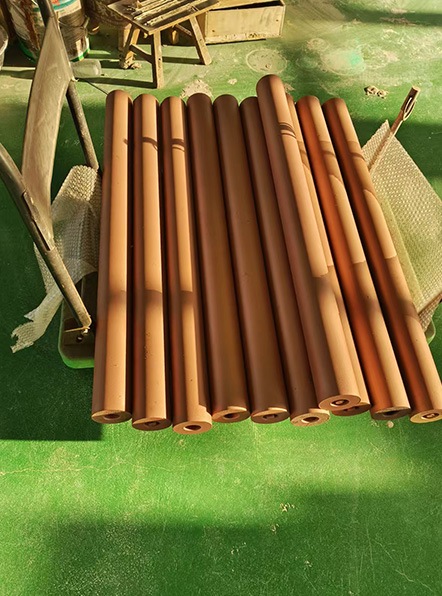

Zero-ohm-grounding-body-4

Caractéristiques

Faible résistance :

Réduit efficacement la résistance de mise à la terre pour garantir un fonctionnement efficace et sûr du système.
Forte durabilité :

Fabriqué à partir de matériaux de haute qualité, il résiste à la corrosion et à l'oxydation et offre une longue durée de vie.
Large application :

Convient à divers systèmes de mise à la terre de protection contre la foudre, à la mise à la terre d'équipements, etc.

Paramètres

Matériau	Les métaux hautement conducteurs tels que le cuivre, l'acier cuivré et l'acier inoxydable sont couramment utilisés.
Dimensions	Le diamètre, la longueur et d'autres spécifications (par exemple, diamètre 20 mm, longueur 1 000 mm, etc.) sont généralement indiqués.
Valeur de résistance	La résistance de terre est inférieure à zéro ohm, garantissant ainsi la résistance la plus faible.
Installation méthode	Installation enterrée.

Caractéristiques

La densité du corps de mise à la terre composite zéro ohm est de seulement 1/5 de celle du cuivre. Il est plus léger, pratique, léger et facile à transporter et à assembler.
Faible résistivité : Le résultat du test de résistivité du corps de mise à la terre est ≤ 0,226 μΩm. La conductivité électrique est comparable à celle d'un conducteur métallique (cuivre pur, etc.) avec une bonne conductivité, ce qui favorise la construction d'un réseau de terre de haute qualité et le rend difficile à voler.
La résistance à la flexion du corps de mise à la terre zéro ohm est ≥ 13,7 Mpa. Lors de la construction du réseau de mise à la terre, le corps de mise à la terre composite zéro ohm présente une bonne ténacité et est difficile à endommager.
Bonnes performances anticorrosion. Le corps de mise à la terre composite zéro ohm étant fabriqué et formé par frittage et électrolyse à haute température, il est doté de nombreux pores denses, ce qui limite la pénétration des impuretés dans le graphite et limite les réactions chimiques entre les molécules du sol et celles du graphite. Sa structure même assure une bonne protection et est particulièrement adaptée à la mise à la terre en sol sec.
Le corps de mise à la terre composite zéro ohm présente une excellente stabilité. Fabriqué par électrolyse à haute température, il élimine toutes les impuretés nocives. Chimiquement inactif, non polluant, insoluble dans l'eau, les acides dilués, les bases diluées et les solvants organiques. Il n'altère pas le sol environnant et s'adapte à de nombreux environnements spécifiques et exigeants.

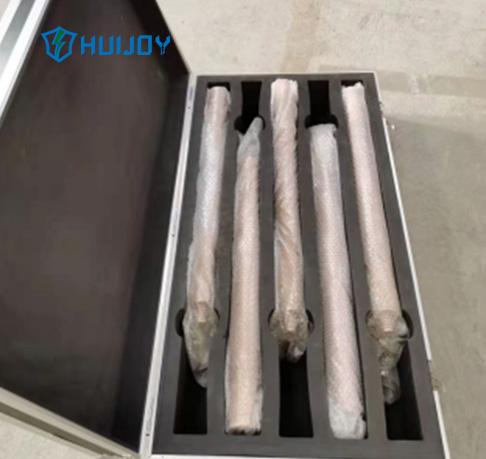

Emballé dans des caisses en bois ou en aluminium aéronautique, ce qui réduit les frais de transport.
Produit doté d'une longue durée de vie. La chimie entre les molécules du corps de mise à la terre composite zéro ohm devient très stable, ce qui le rend peu sujet à la corrosion, offre une longue durée de vie et une durée de vie utile pouvant dépasser 50 ans.
Il absorbe et retient l'humidité, maintient un contact efficace avec le sol et réduit efficacement la résistance de mise à la terre.
Résistant aux hautes fréquences et aux courants d'impact, avec une résistance stable.
Les matériaux de connexion comprennent des boulons de connexion en graphite, des fils de graphite flexibles, de l'acier plat galvanisé, de l'acier plat cuivré, des conducteurs en cuivre pur, du cuivre étamé et d'autres matériaux. Le soudage peut être effectué par boulonnage, soudage électrique ou soudage à chaud, et sa construction est simple et pratique.
Le corps de mise à la terre composite zéro ohm peut être utilisé comme corps de mise à la terre vertical ou horizontal, offrant une grande flexibilité d'utilisation.

Description technique de construction

Recommandations pour une mise à la terre efficace des puits profonds : Lorsque les routes urbaines renforcées sont difficiles à creuser sur de grandes surfaces, la mise à la terre des puits profonds doit être réalisée conformément aux exigences de distance des réglementations sur la protection contre la foudre des bâtiments et des habitations. La construction doit être réalisée en fonction de la profondeur de la nappe phréatique, à un endroit approprié.
En l'absence de nappe phréatique, la profondeur normale en un seul point est de 8 à 12 mètres. Si la résistance de mise à la terre appropriée n'est pas atteinte, un autre jeu de connexion doit être réalisé simultanément. Les matériaux utilisés pour la mise à la terre des puits profonds sont les suivants : des corps de mise à la terre composites zéro ohm sont connectés bout à bout pour former un corps de mise à la terre vertical atteignant le fond du puits.
Les corps de mise à la terre sont reliés par des connecteurs et des fils conducteurs spéciaux.
Le matériau de remblai est remblayé avec des matériaux composites à base de graphite de haute pureté réduisant la résistance ou des matériaux solides réduisant la résistance pour compléter la mise en œuvre du système de mise à la terre zéro ohm.

Application

Le corps de mise à la terre composite zéro ohm est adapté aux sols pauvres et aux espaces d'installation limités.
Il est largement utilisé pour la mise à la terre des réseaux électriques, des communications et des voies ferrées, dans les hôpitaux, les bâtiments anciens, les écoles, l'immobilier, les stations-service, les dispositifs de mise à la terre rapide militaires, les dépôts d'explosifs, les raffineries, les usines, etc.
Il est particulièrement adapté aux dispositifs de mise à la terre rapide, etc.
